明緯電源產品 - DIN 導軌安裝電源

機型 功率 (W) 輸入 (說明1) 單路輸出電壓 及額定直流輸出電流(A)  特點 (說明2)  安規 (說明3) 外形尺寸 (LxWxH) (mm) 質保 (年) 5V 12V 15V 24V 48V MDR-10-x 10 F 2 0.84 0.67 0.42 A B P L T B E 22.5 x 90 x 100 3 MDR-20-x 20 F 3 1.67 1.34 1 A B P L T B E 22.5 x 90 x 100 3 DR-30-x 30 F 3 2 2 1.5 A B P UC T B E 78 x 93 x 56 3 MDR-40-x 40 F 6 3.33 1.7 0.83 A B P L T B E 40 x 90 x 100 3 DR-45-x 45 F 5 3.5 2.8 2 A B C P L T B E 78 x 93 x 67 3 DR-60-x 60 F 6.5 4.5 4 2.5 A B P UC T B E 78 x 93 x 56 3 MDR-60-x 60 F 10 5 2.5 1.25 A B P L T B E 40 x 90 x 100 3 DR-75-x 75 F 6.3 3.2 1.6 A B C P L T B E 55.5 x 125.2 x 100 3 DR-100-x 100 F 7.5 6.5 4.2 A B C P L T B E 100 x 93 x 56 3 MDR-100-x 100 F 8 4 2 A B P UC T B E 55 x 90 x 100 3 DR-120-x 120 S 10 5 2.5 A B C P UC L T B E 65.5 x 125.2 x 100 3 DRP-240-x 240 F 10 5 A B C J P UC L T B E 125.5 x 125.2 x 100 3 SDR-240-x 240 F 10 5 A B C F J P L T B E 63 x 125.2 x 114 3 DRP-480-x 480 230 20 10 A B C K P UC L T B E 227 x 125.2 x 100 3 DRP-480S-x 480 S 20 10 A B C K P UC L T B E 227 x 125.2 x 100 3 機型 功率 (W) 輸入 (說明1) 單相輸出電流 (A)  特點 (說明2)  安規 (說明3) 外形尺寸 (LxWxH) (mm) 質保 (年) 24V 48V DRH-120-x 120 H 5 5 A B C P UC L T B E 65.5 x 125.2 x 100 3 DRT-240-x 240 H, 3? 10 5 A B C P UC L T B E 125.5 x 125.2 x 100 3 DRT-480-x 480 H, 3? 20 10 A B C P UC L T B E 227 x 125.2 x 100 3 DRT-960-x 960 H, 3? 40 20 A B C P UC L T B E 276 x 125.2 x 100 3 說明1: F - 全范圍交流輸入 S - 115V/230VAC用開關切換  A - 115V/230VAC自動切換  230 - 僅接受230VAC輸入  H - 340V-550VAC輸入  3? - 三相配線  說明 2: A - 短路、過載保護 I - 有并聯功能 Q - 由外部偏壓調整輸出電壓 B - 過電壓保護 J - 主動式PFC(功率因素校正) R - CH2,3,4無須最小負載且電壓可調-5-+10% C - 過溫度保護 K - 被動式PFC(功率因素校正) S - CH2,3無須最小負載且可調±5% D - 風扇ON/OFF控制 L - 5G耐震動能力 T - 電源ON/OFF開關 E - 風扇速度控制 M - 風扇故障警告功能 U - 3-48VDC全范圍安規認證通過 F- PF/PG信號輸出 N - 12V/0.1A 輔助電源輸出 V - 低電池電壓保護 G - TL訊號遙控 O - 內置直流風扇 W - 電池極性保護 H - 線壓降補償 P - 自然風冷  - 符合醫用標準 說明3:國際安規認證 UC U L CU T G B S TM E D F CC

關鍵字：導軌開關電源系列：MDR-10-5,MDR-10-12,MDR-10-15,MDR-10-24,MDR-20-5,MDR-20-12,MDR-20-15,MDR-20-24,MDR-40-5,MDR-40-12,MDR-40-24,MDR-40-48,MDR-60-5,MDR-60-12,MDR-60-24,MDR-60-48,MDR-100-12,MDR-100-24,MDR-100-48,DR-30-5,DR-30-12,DR-30-15,DR-30-24,DR-60-5,DR-60-12,DR-60-15,DR-60-24,DR-100-12,DR-100-15,DR-100-24,DR-4505,DR-4512,DR-4515,DR-4524,DR-75-12,DR-75-24,DR-75-48,DR-120-12,DR-120-24,DR-120-48,DRP-240-24,DRP-240-48,DRP-480-24,DRP-480-48,DRP-480S-24,DRP-480S-48,DRH-120-

24,DRH-120-48,DRT-240-24,DRT-240-48,DRT-480-24,DRT-480-48,DRT-960-24,DRT-960-48,SDR-240-24,SDR-240-48,SDR-480-24,SDR-480-48,DR-RDN20,DR-UPS40

軌道式(DIN Rail)電源供應器
薄型設計(MDR系列)明緯導軌電源 瓦數 10W~96W 輸出組數 1 功能特性 * 空載待機消耗瓦數<0.75W (MDR-100:<1W)  * 適合安裝于 DIN rail TS35 / 7.5 或 15 * 內建主動式功率因子矯正功能(active PFC)及過溫度保護(MDR-100)  * DC OK訊號輸出(MDR-10/20) * DC OK繼電器接點(relay contact)信號輸出(MDR-40/60/100) 機型資料 MDR-10 / MDR-20 / MDR-40 / MDR-60 / MDR-100
Class II 型明緯導軌電源   瓦數 15W~100W 輸出組數 1 功能特性 * 雙重絕緣等級 * 空載待機消耗瓦數<0.5W (DR-15) * 空載待機消耗瓦數<1W (DR-100) * 適合安裝于 DIN rail TS35 / 7.5 或 15  * 適用于建筑及家電自動化控制 機型資料 DR-15 / DR-30 /  DR-60 / DR-100
一般型 明緯導軌電源 瓦數 45W~960W 輸出組數 1 功能特性 * 無風扇設計 * 240W以上機型內建功率因子矯正(PFC)功能 * 適合安裝于 DIN rail TS35 / 7.5 或 15  * 除一般機型外，另有高電壓單相/三相 340~550VAC 輸入范圍機種 * 另有冗余模塊(Redundant), DC UPS 模塊等系列機型 機型資料 DR-45 / DR-75 / DR-120 / DRP-240 / DRP-480 / DRP-480S  DRH-120 / DRT-240 / DRT-480 / DRT-960 / DR-RDN20 / DR-UPS40

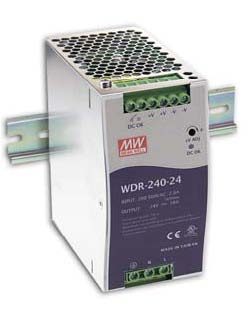

寬輸入電壓(WDR 系列) 明緯導軌電源 瓦數 120W~480W 輸出組數 1 功能特性 * 薄型設計 * 180~550VAC寬輸入范圍(單相) * 240W及480W內建主動式功率因子矯正功能(active PFC)  * 適合安裝于 DIN rail TS35 / 7.5 或 15  * 內建DC OK繼電器接點(Relay contact) 機型資料 WDR-120 / WDR-240 / WDR-480
高效率(SDR 系列) 明緯導軌電源   瓦數 120W~480W 輸出組數 1 功能特性 * 薄型設計, 電能轉換效率最高達94% * 內建主動式功率因子矯正功能(active PFC)  * 適合安裝于 DIN rail TS35 / 7.5 或 15  * 內建DC OK繼電器接點(Relay contact)  * 可提供150%峰值負載輸出 機型資料 SDR-120 / SDR-240 / SDR-480 / SDR-480P
